نحوه محاسبه نیروی کشش آهنربای نئودیمیوم برای طراحی فیکسچرها

در بسیاری از فرآیندهای صنعتی، استفاده از فیکسچرهای دقیق و قابل‌اعتماد یکی از مهم‌ترین الزامات تولید است. فیکسچرها باید بتوانند قطعه کار را بدون کوچک‌ترین حرکت نگه دارند تا فرایندهایی مانند ماشین‌کاری، سوراخ‌کاری، برش، بازرسی، مونتاژ و حتی اتوماسیون به‌درستی و بدون خطا انجام شوند. در سال‌های اخیر، آهنرباهای نئودیمیوم به‌دلیل قدرت فوق‌العاده بالا و ابعاد کوچک، جای خود را در طراحی فیکسچرها پیدا کرده‌اند.

اما نکته اینجاست:

استفاده از آهنربای نئودیمیوم بدون محاسبه صحیح نیروی کشش، می‌تواند باعث خطاهای جدی، کاهش دقت فیکسچر و حتی خطرات ایمنی شود.

پرسش هایی که معمولا مهندسان در حین کار با آن رو به رو می شوند:

• چطور یک آهنربای نئودیمیوم را برای نگهداشت قطعه انتخاب کنیم؟
• نیروی کشش واقعی چقدر است و چگونه محاسبه می‌شود؟
• مقدار نیرو با تغییر فاصله، دما یا نوع قطعه چه تغییری می‌کند؟
• آیا مقادیر اعلام‌شده توسط سازندگان، واقعی است؟
• چگونه از افت نیرو جلوگیری کنیم و فیکسچر حرفه‌ای طراحی کنیم؟

ما این چالش‌ها را کاملاً درک می‌کنیم؛ محاسبه نیرو در ظاهر ساده است اما در عمل، ده‌ها متغیر در آن دخیل‌اند که نادیده‌گرفتن هرکدام می‌تواند پروژه طراحی فیکسچر را تحت تأثیر قرار دهد.

این مقاله با یک هدف نوشته شده:

ارائه یک راهنمای جامع، کاربردی و قابل‌فهم برای محاسبه نیروی کشش آهنربای نئودیمیوم به‌صورت مهندسی و حرفه‌ای.

چرا آهنرباهای نئودیمیوم برای طراحی فیکسچرها انتخاب مناسبی هستند؟

آهنربای نئودیمیوم (NdFeB) قدرتمندترین آهنرباهای دائمی موجود هستند. نسبت قدرت به وزن این آهنرباها بسیار بالا است و همین موضوع باعث شده در پروژه‌هایی که محدودیت فضا وجود دارد، بهترین گزینه باشند.

مزایای کلیدی برای فیکسچرها



1. قدرت فوق‌العاده بالا

یک آهنربای ۲۰ میلی‌متری نئودیمیوم می‌تواند تا ۲۰–۳۰ کیلوگرم نیرو تولید کند؛ درحالی‌که یک آهنربای سرامیکی با همین اندازه فقط ۲–۵ کیلوگرم تولید می‌کند.

2. ابعاد کوچک و طراحی آسان

برای فیکسچرهای CNC و ابزارسازی که فضای نصب بسیار محدود است، نئودیمیوم بهترین گزینه است.

3. پایداری میدان مغناطیسی

اگر در محدوده دمایی استاندارد استفاده شود، قدرت ثابت و بدون نوسان خواهد داشت.

4. گریدهای متنوع

از N35 تا N52، مناسب پروژه‌های مختلف از قدرتمند تا اقتصادی.

5. کاربردهای رایج

• فیکسچرهای ماشین‌کاری
• نگهدارنده‌های سریع (Quick Fixtures)
• جیک‌ها و ماندرل‌های مغناطیسی
• گیره‌های جوشکاری و مونتاژ
• تجهیزات اندازه‌گیری و بازرسی

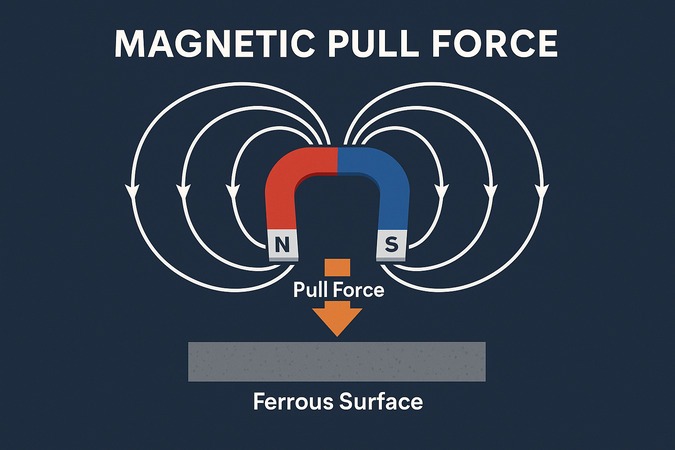

اصول اولیه محاسبه نیروی کشش آهنربای نئودیمیوم

برای محاسبه صحیح نیروی کشش، باید چند مفهوم فیزیکی کلیدی را بشناسیم.

۱. میدان مغناطیسی (B)

برحسب تسلا (T).
در آهنرباهای نئودیمیوم معمولاً بین ۱ تا ۱.۴ تسلا است.

۲. سطح قطب آهنربا (A)

هرچه سطح تماس بیشتر باشد، نیروی کشش افزایش می‌یابد.

۳. فرمول اصلی محاسبه نیروی کشش ایده‌آل

(فرمول فیزیکی کلاسیک و پایه):

F = \frac{B^2 \cdot A}{2 \mu_0}

که در آن:

• F = نیرو
• B = میدان
• A = سطح قطب
• μ₀ = 4π × 10^-7

اما مهندسان باید بدانند:

این فرمول نیروی تئوری است؛ نیروی واقعی همیشه کمتر است.

چون عوامل متعددی از جمله فاصله، جنس فلز، ضخامت، زبری و دما باعث افت نیرو می‌شوند.

عوامل مؤثر بر نیروی کشش آهنربای نئودیمیوم

این بخش یکی از مهم‌ترین قسمت‌های مقاله است. اگر به‌طور دقیق این عوامل را بشناسید، محاسبات شما کاملاً قابل‌اعتماد خواهد شد.

۱. فاصله (Air Gap) — مهم‌ترین عامل افت نیرو

حتی فاصله‌های بسیار کوچک باعث افت شدید نیرو می‌شوند.



فاصله	کاهش تقریبی نیرو
۰ میلی‌متر (تماس کامل)	۰٪ کاهش
۰.۱ تا ۰.۲ میلی‌متر	۲۰–۴۰٪ کاهش
۱ میلی‌متر	۴۰–۷۰٪ کاهش
۲–۳ میلی‌متر	۷۰–۹۰٪ کاهش

فاصله شامل موارد زیر است:

• رنگ یا پوشش
• زبری سطح
• چربی و آلودگی
• فاصله هندسی یا تاب سطح

این موضوع در طراحی فیکسچر حیاتی است.

۲. جنس فلز گیرنده

فولاد کم‌کربن بهترین عملکرد را دارد.
استیل 304 و 316 تقریباً هیچ نیرویی ایجاد نمی‌کنند.

جنس فلز	میزان نیروی کشش
آهن خالص	بسیار عالی
فولاد کم‌کربن	عالی
فولاد سخت‌کاری شده	متوسط
استیل 304/316	بسیار ضعیف
آلومینیوم/مس	تقریباً صفر

۳. ضخامت فلز گیرنده

اگر فلز نازک باشد، اشباع می‌شود و نیرو کاهش پیدا می‌کند.

حداقل ضخامت پیشنهادی:
۳ تا ۱۰ میلی‌متر (بسته به قدرت آهنربا)

۴. تراز و هم‌محوری سطوح

کوچک‌ترین زاویه باعث افت نیرو می‌شود.

مثال:

زاویه ۵ درجه → افت ۱۵–۲۰٪

۵. دما

گریدهای معمولی (N35–N52):

• ۸۰°C → شروع افت
• ۱۰۰°C → افت ۱۰٪
• ۱۲۵°C → افت ۲۰–۳۰٪

گرید‌های H، SH، UH برای دمای بالاتر مناسب هستند.

۶. شکل آهنربا

• دیسکی → قدرت متمرکز
• مربع → پایداری بیشتر
• حلقه‌ای → نیروی مؤثر کمتر نسبت به دیسک هم‌سایز
• بلوکی → مناسب فیکسچرهای صنعتی و گیره‌ها

مراحل محاسبه نیروی کشش با یک مثال عملی کامل

در این بخش، یک نمونه کامل محاسبه ارائه می‌کنیم تا مهندسان بتوانند همین روش را در پروژه واقعی خود استفاده کنند.

مشخصات آهنربا

آهنربای دیسکی:

• قطر = ۲۰ میلی‌متر
• ضخامت = ۳ میلی‌متر
• گرید = N42
• میدان مغناطیسی (B) ≈ ۱.۳ Tesla
• تماس با فولاد کم‌کربن

مرحله ۱: محاسبه مساحت قطب

[A = \pi r^2 = 3.14 \times 10^2 = 314mm^2 = 3.14 × 10^{-4} m^2]

مرحله ۲: قرار دادن در فرمول

F = \frac{1.3^2 \cdot 3.14 × 10^{-4}}{2(4\pi × 10^{-7})}

نتیجه تئوری:
F ≈ 210 N
معادل حدود:
۲۱ کیلوگرم نیرو

مرحله ۳: اعمال شرایط واقعی

• فاصله ۰.۲ میلی‌متر → افت ۳۰٪
• زبری سطح → افت ۱۵٪

21 × 0.7 × 0.85 = 12.5 kgf

نیروی واقعی قابل‌اتکا: ۱۲ تا ۱۳ کیلوگرم

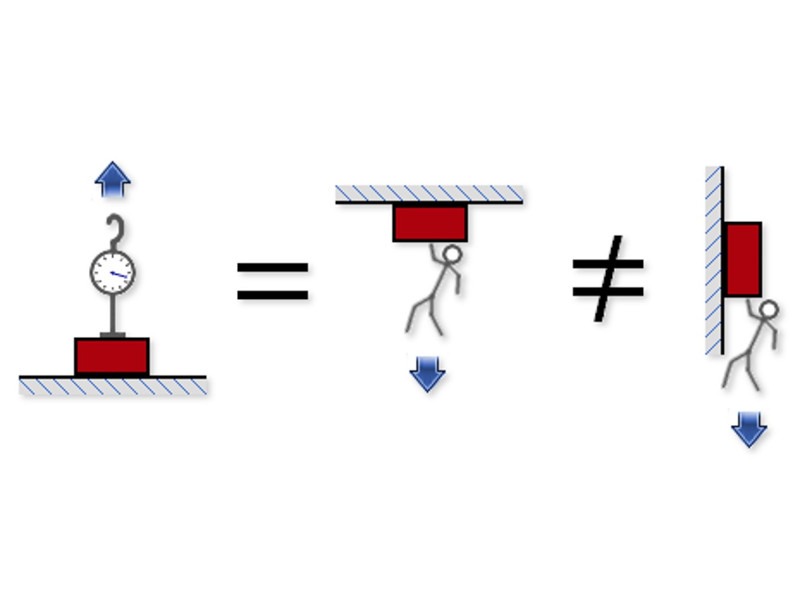

مرحله ۴: محاسبه نیروی برشی (Shear Force)

نیروی برشی معمولاً ۱۵–۳۰٪ نیروی کشش است.

پس:
12.5 × 0.25 ≈ 3 kgf

این یعنی:

اگر فیکسچر نیروهای جانبی دریافت می‌کند، باید این مقدار بسیار کمتر را در نظر بگیرید.

نکات و ترفندهای حرفه‌ای برای بهینه‌سازی طراحی فیکسچرها

این بخش ویژه مهندسان است و شامل تجربه‌های عملی در طراحی فیکسچرهای مغناطیسی می‌شود.

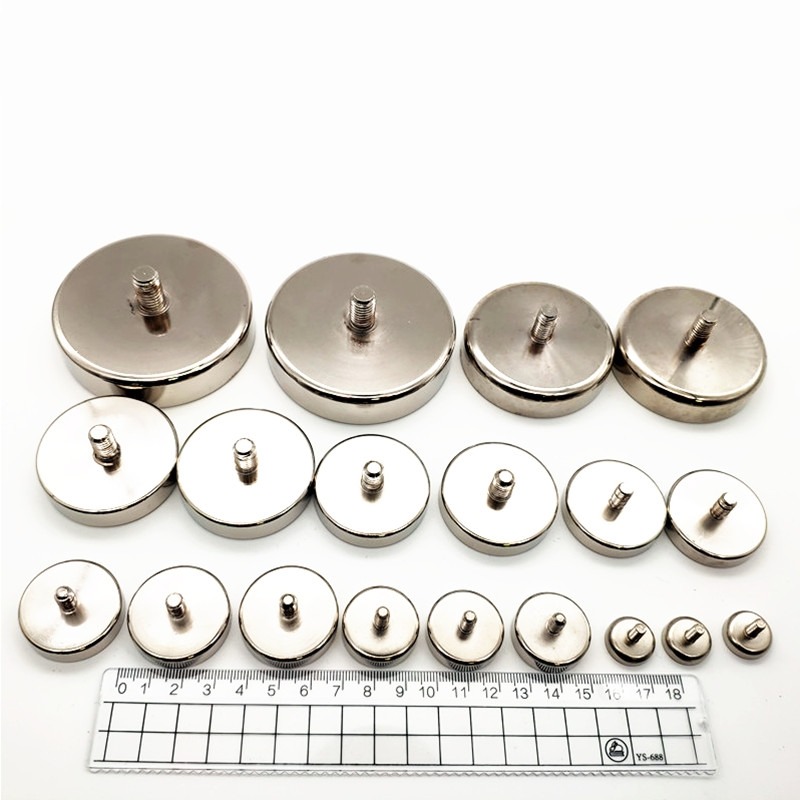

۱. استفاده از بک‌پلیت (Back Plate)

ورق فولادی پشت آهنربا شار مغناطیسی را کامل کرده و نیروی کشش را ۲۰ تا ۳۰٪ افزایش می‌دهد.

۲. استفاده از چند آهنربای کوچک به‌جای یک آهنربای بزرگ

چیدمان آرایه‌ای →

• پایداری بیشتر
• توزیع یکنواخت نیرو
• افزایش توان در مقابل نیروهای جانبی

۳. انتخاب گرید مناسب

• دمای پایین: N42 یا N52
• دمای بالا: H، SH، UH

۴. جلوگیری از تماس زاویه‌دار

زیر ۲ درجه زاویه مطلوب است.
بالا رفتن زاویه → افت شدید نیرو

۵. استفاده از صفحه محافظ (Shim Plate)

برای جلوگیری از آسیب‌دیدگی سطح آهنربا و فلز، استفاده می‌شود اما باید بسیار نازک باشد تا فاصله ایجاد نکند.

۶. محاسبه Margin of Safety

در طراحی صنعتی بهتر است:

نیروی واقعی × ۱.۵ تا ۲ = حداقل نیروی مورد نیاز طراحی

سوالات متداول درباره نیروی کشش آهنربای نئودیمیوم

۱. آیا نیروی کشش نوشته‌شده روی بسته‌بندی واقعی است؟

خیر. همیشه در شرایط ایده‌آل تست می‌شود.

۲. آیا افزایش ضخامت آهنربا نیروی بیشتری می‌دهد؟

تا حدی بله، اما پس از یک نقطه، اثر آن بسیار کم می‌شود.

۳. بهترین سطح تماس چیست؟

فولاد کم‌کربن (ST37) با ضخامت حداقل ۳ تا ۱۰ میلی‌متر.

۴. دما چقدر روی نیرو تأثیر دارد؟

بسیار. اگر عملیات در دمای بالا انجام می‌شود، از گریدهای ضدحرارت استفاده کنید.

۵. آیا می‌توان نیروی برشی را مثل نیروی کشش محاسبه کرد؟

خیر. نیروی برشی همیشه بسیار کمتر است و باید جداگانه در نظر گرفته شود.

نتیجه‌گیری

در طراحی فیکسچرهای صنعتی، محاسبه صحیح نیروی کشش آهنربای نئودیمیوم یک موضوع حیاتی است. انتخاب و خرید آهنربا اشتباه می‌تواند کل فرآیند تولید را مختل کند، باعث لرزش قطعه، خطای ماشین‌کاری و حتی حادثه در محیط کار شود.
