مشکل تداخل مغناطیسی در بردهای الکترونیکی | آموزش کامل شیلدینگ آهنربا و کاهش EMI

در دنیای تجهیزات الکترونیکی مدرن، تداخل مغناطیسی و نویز الکترومغناطیسی به یکی از مهم‌ترین چالش‌های طراحی مدار و PCB تبدیل شده است. از تجهیزات صنعتی و پزشکی گرفته تا سیستم‌های مخابراتی و IoT، وجود میدان‌های مغناطیسی ناخواسته می‌تواند باعث اختلال عملکرد مدار، کاهش دقت سنسورها و حتی خرابی کامل سیستم شود.

بسیاری از مهندسان هنگام طراحی Printed Circuit Board تنها روی عملکرد مدار تمرکز می‌کنند؛ در حالی که مسئله‌ی Electromagnetic Interference یا همان EMI می‌تواند عملکرد کل سیستم را تحت تاثیر قرار دهد. به همین دلیل، استفاده از تکنیک‌های شیلد مغناطیسی و طراحی صحیح PCB اهمیت بسیار بالایی دارد.

در این مقاله به‌صورت کامل بررسی می‌کنیم:

• تداخل مغناطیسی در برد الکترونیکی چیست
• آهنربا چگونه روی مدار اثر می‌گذارد
• بهترین روش‌های شیلدینگ مغناطیسی چیست
• چگونه EMI را در PCB کاهش دهیم
• بهترین متریال برای شیلد مغناطیسی کدام است

تداخل مغناطیسی در برد الکترونیکی چیست؟

تداخل مغناطیسی زمانی رخ می‌دهد که میدان مغناطیسی تولید شده توسط یک قطعه یا منبع خارجی، روی عملکرد مدار الکترونیکی تاثیر بگذارد. این اختلال معمولاً به شکل نویز، تغییر ولتاژ، خطای سنسورها یا بی‌ثباتی سیگنال ظاهر می‌شود.

در بسیاری از بردهای الکترونیکی، قطعاتی مانند:

• ترانسفورماتورها
• موتورهای الکتریکی
• رله‌ها
• سیم‌پیچ‌ها
• منابع تغذیه سوئیچینگ
• آهنرباهای دائمی

می‌توانند میدان مغناطیسی تولید کنند و باعث ایجاد نویز در مدار شوند.

تفاوت EMI و EMC چیست؟

بسیاری از افراد دو مفهوم EMI و EMC را با هم اشتباه می‌گیرند.

• Electromagnetic Interference به نویز و تداخل الکترومغناطیسی گفته می‌شود.
• Electromagnetic Compatibility یعنی توانایی یک دستگاه برای کارکرد صحیح در محیط دارای نویز، بدون ایجاد اختلال برای سایر تجهیزات.

به زبان ساده:

• EMI = مشکل
• EMC = توانایی مقابله با مشکل

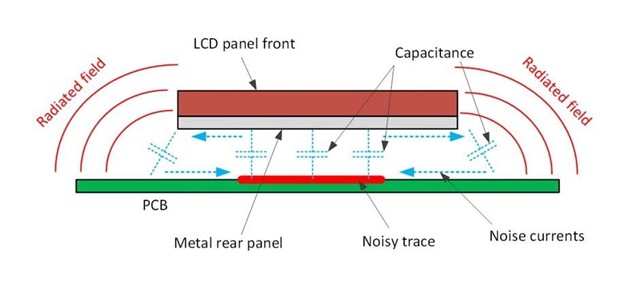

میدان مغناطیسی چگونه روی PCB اثر می‌گذارد؟

وقتی میدان مغناطیسی در نزدیکی برد ایجاد می‌شود، طبق قانون القای الکترومغناطیسی می‌تواند در مسیرهای PCB ولتاژ القا کند.

این پدیده مخصوصاً در موارد زیر خطرناک‌تر است:

• مسیرهای طولانی سیگنال
• خطوط حساس آنالوگ
• مدارهای RF
• سنسورهای Hall
• ADC و DAC
• بردهای فرکانس بالا

در طراحی‌های ضعیف، حتی یک آهنربای کوچک نیز ممکن است باعث:

• ریست شدن میکروکنترلر
• خطای سنسورها
• افت کیفیت سیگنال
• ایجاد Crosstalk
• اختلال در ارتباطات وایرلس
  شود.

آیا آهنربا به برد الکترونیکی آسیب می‌زند؟

این سوال یکی از رایج‌ترین جستجوها درباره شیلد مغناطیسی است.

پاسخ کوتاه:
بله، در برخی شرایط آهنربا می‌تواند عملکرد برد را مختل کند.

اما شدت آسیب به عوامل مختلفی بستگی دارد:

• قدرت میدان مغناطیسی
• فاصله آهنربا تا PCB
• نوع قطعات
• فرکانس کاری مدار
• کیفیت طراحی EMC

قطعات حساس به میدان مغناطیسی

برخی قطعات بیشتر در معرض آسیب یا اختلال هستند:

سنسورهای مغناطیسی

مانند Hall Sensor که مستقیماً با میدان مغناطیسی کار می‌کنند.

سلف‌ها و ترانس‌ها

میدان خارجی می‌تواند عملکرد آن‌ها را تغییر دهد.

حافظه‌های مغناطیسی

در تجهیزات خاص ممکن است داده‌ها آسیب ببینند.

تجهیزات صوتی

نویز مغناطیسی باعث هوم (Hum Noise) می‌شود.

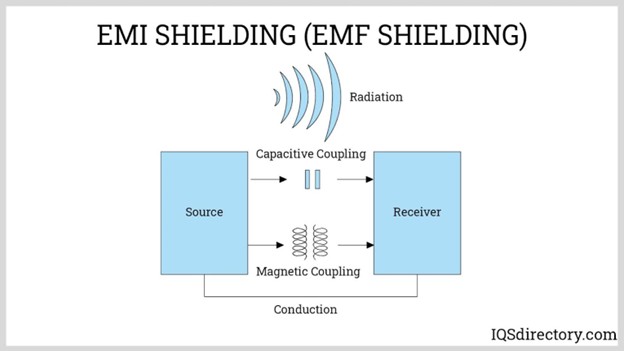

شیلد مغناطیسی چیست و چگونه کار می‌کند؟

شیلد مغناطیسی فرآیندی است که در آن با استفاده از متریال خاص، مسیر میدان مغناطیسی کنترل یا منحرف می‌شود تا روی مدار تاثیر نگذارد.

هدف اصلی شیلدینگ:

• کاهش EMI
• محافظت از سیگنال
• افزایش پایداری مدار
• بهبود EMC

نحوه عملکرد شیلدینگ مغناطیسی

شیلدهای مغناطیسی معمولاً با دو روش عمل می‌کنند:

1. انحراف خطوط میدان

متریال شیلد، میدان مغناطیسی را از مسیر اصلی منحرف می‌کند.

2. جذب میدان مغناطیسی

برخی آلیاژها میدان را جذب و تضعیف می‌کنند.

در بسیاری از تجهیزات حرفه‌ای از ساختارهایی مشابه Faraday Cage استفاده می‌شود تا نویز خارجی وارد مدار نشود.

بهترین متریال برای شیلد مغناطیسی

انتخاب متریال مناسب یکی از مهم‌ترین بخش‌های طراحی شیلد EMI است.

Mu-metal

Mu-metal یکی از بهترین متریال‌ها برای شیلد مغناطیسی محسوب می‌شود.

ویژگی‌ها:

• نفوذپذیری مغناطیسی بسیار بالا
• مناسب فرکانس پایین
• عملکرد عالی در جذب میدان

کاربرد:

• تجهیزات پزشکی
• ابزار دقیق
• تجهیزات نظامی
• سنسورهای حساس

مس (Copper)

مس برای شیلد الکتریکی و فرکانس بالا بسیار مناسب است اما برای میدان مغناطیسی فرکانس پایین عملکرد متوسطی دارد.

مزایا:

• رسانایی بالا
• نصب آسان
• مناسب EMI فرکانس بالا

آلومینیوم

آلومینیوم وزن کم و قیمت مناسبی دارد و در بسیاری از کیس‌های الکترونیکی استفاده می‌شود.

مزایا:

• سبک
• ارزان
• مناسب نویز فرکانس بالا

فریت (Ferrite)

فریت‌ها در کاهش نویز فرکانس بالا بسیار موثر هستند.

کاربرد:

• Ferrite Bead
• فیلتر EMI
• کابل‌های ضد نویز

روش‌های جلوگیری از EMI در PCB

تنها استفاده از شیلد کافی نیست. طراحی صحیح PCB نقش بسیار مهمی در کاهش تداخل مغناطیسی دارد.

1. طراحی صحیح Ground Plane

یکی از مهم‌ترین اصول EMC، استفاده از Ground Plane یکپارچه است.

مزایا:

• کاهش Loop Current
• کاهش نویز
• بهبود Signal Integrity

2. کوتاه کردن مسیر سیگنال

هرچه طول مسیر بیشتر باشد، احتمال جذب نویز بیشتر می‌شود.

بنابراین:

• مسیرها را کوتاه طراحی کنید
• حلقه‌های جریان را کاهش دهید
• مسیرهای حساس را ایزوله کنید

3. جداسازی بخش آنالوگ و دیجیتال

ترکیب این دو بخش معمولاً باعث افزایش EMI می‌شود.

بهتر است:

• Ground جداگانه داشته باشند
• مسیرهای High Speed از مدار آنالوگ دور باشند

4. استفاده از EMI Filter

فیلترهای EMI می‌توانند نویز فرکانس بالا را حذف کنند.

رایج‌ترین گزینه‌ها:

• Ferrite Bead
• Common Mode Choke
• LC Filter

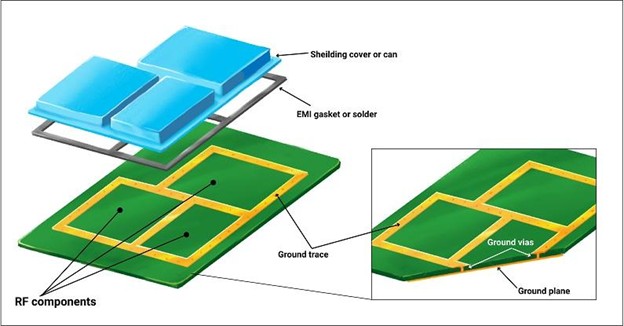

5. استفاده از Shield Can

Shield Can یک پوشش فلزی است که روی بخش حساس PCB قرار می‌گیرد.

مزایا:

• جلوگیری از انتشار نویز
• محافظت از مدار RF
• بهبود EMC

تفاوت شیلد الکتریکی و شیلد مغناطیسی

بسیاری تصور می‌کنند هر فلزی می‌تواند شیلد مغناطیسی خوبی باشد؛ در حالی که این موضوع همیشه درست نیست.

نوع شیلد	عملکرد
شیلد الکتریکی	جلوگیری از میدان الکتریکی
شیلد مغناطیسی	کنترل میدان مغناطیسی

مثلاً:

• مس برای نویز الکتریکی عالی است
• اما برای میدان مغناطیسی فرکانس پایین، Mu-metal عملکرد بهتری دارد

اشتباهات رایج در شیلدینگ بردهای الکترونیکی

استفاده اشتباه از متریال

بسیاری بدون توجه به فرکانس، متریال انتخاب می‌کنند.

گراندینگ ضعیف

حتی بهترین شیلد بدون Ground مناسب بی‌اثر می‌شود.

طراحی بد PCB

اگر Layout ضعیف باشد، شیلد هم نمی‌تواند مشکل را کامل حل کند.

نزدیک بودن منابع نویز

قرار دادن موتور یا ترانس نزدیک PCB اشتباه رایجی است.

بهترین روش شیلد کردن آهنربا در مدارهای الکترونیکی

اگر بخواهیم یک راهکار حرفه‌ای و عملی ارائه دهیم، ترکیب موارد زیر بهترین نتیجه را دارد:

1. استفاده از Mu-metal در بخش‌های حساس
2. طراحی صحیح Ground Plane
3. استفاده از EMI Filter
4. کوتاه کردن مسیرهای حساس
5. استفاده از Shield Can
6. افزایش فاصله از منابع مغناطیسی
7. جداسازی مدارهای آنالوگ و دیجیتال

این ترکیب می‌تواند تا حد زیادی مشکل تداخل مغناطیسی در بردهای الکترونیکی را کاهش دهد.

سوالات متداول

آیا آهنربا به برد الکترونیکی آسیب می‌زند؟

بله، میدان مغناطیسی قوی می‌تواند باعث نویز، اختلال عملکرد و خطای سنسورها شود.

بهترین متریال برای شیلد مغناطیسی چیست؟

Mu-metal یکی از بهترین متریال‌ها برای شیلد مغناطیسی فرکانس پایین است.

تفاوت EMI و EMC چیست؟

EMI به نویز الکترومغناطیسی گفته می‌شود اما EMC توانایی دستگاه برای عملکرد صحیح در محیط دارای نویز است.

آیا فویل مسی برای شیلد مغناطیسی مناسب است؟

برای فرکانس بالا مناسب است اما در میدان مغناطیسی فرکانس پایین عملکرد محدودی دارد.

جمع‌بندی

تداخل مغناطیسی و EMI یکی از مهم‌ترین مشکلات در طراحی بردهای الکترونیکی مدرن است. اگر اصول شیلدینگ مغناطیسی و طراحی صحیح PCB رعایت نشود، نویز می‌تواند عملکرد کل سیستم را مختل کند.

استفاده از متریال مناسب مانند Mu-metal، طراحی اصولی Ground، کاهش Loop Current و بهره‌گیری از Shield Can از مهم‌ترین روش‌های کاهش نویز الکترومغناطیسی هستند.

اگر قصد طراحی یک سیستم پایدار و حرفه‌ای را دارید، رعایت اصول Electromagnetic Compatibility و شیلد مغناطیسی دیگر یک انتخاب نیست؛ بلکه یک ضرورت مهندسی است.
